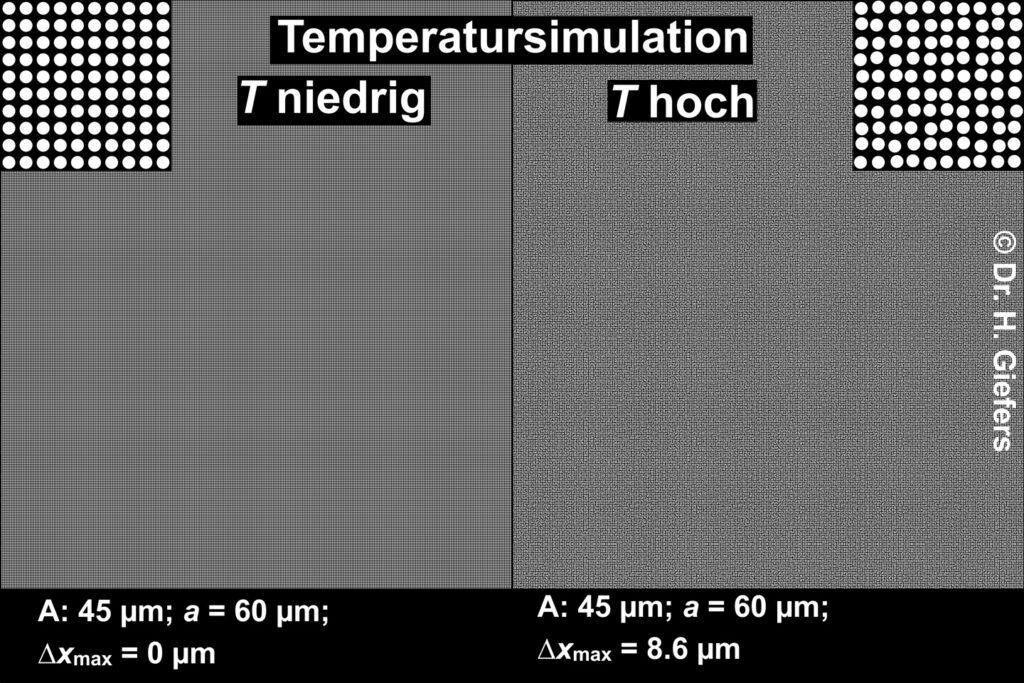

D00107: Temperatursimulation: T niedrig, T hoch

Dia mit zwei unterschiedlichen „Atomanordnungen“ zur Simulation der Auswirkung von Temperatur auf das Beugungsmuster einer kristallinen Struktur. Da der Streuprozess von Strahlung auf einer wesentlich kleineren Zeitskala stattfindet, als die Bewegung der Atome, bedeutet dies für eine „Atomanordnung“ bei einer höheren Temperatur lediglich eine größerer Unordnung der Gitterstruktur, wie sie bei diesem Dia simuliert wird.
Links: Quadratische Struktur bei sehr tiefer „Temperatur“.
Rechts: Quadratische Struktur bei hoher „Temperatur“.
