D00500: Für O3Q.de ohne Rahmung: Einzelspalt, Doppelspalt, Mehrfachspalt, Gitter

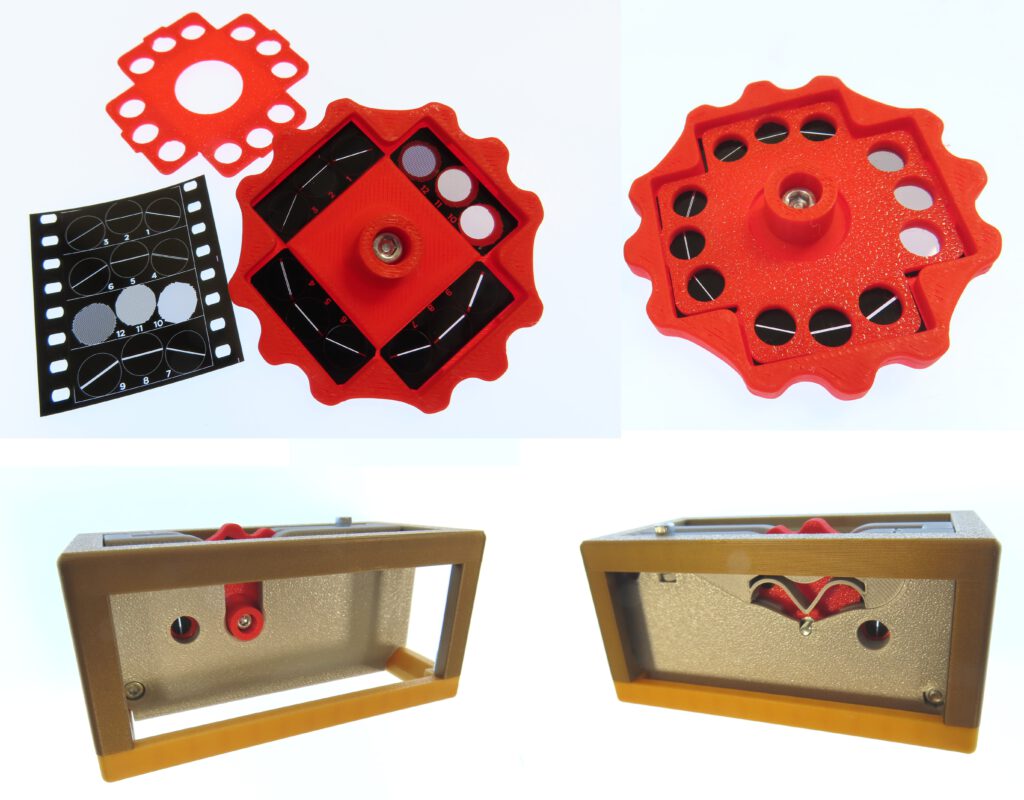

Das Dia ist für den Einsatz im O3Q-System (Web-Adresse: o3q.de) gedacht. Dazu muss das Dia D00500 zerschnitten werden, um es anschließend in das 3D-gedruckte Einsatzrad zu platzieren. Dieses Einsatzrad wird in einem Modul des O3Q-Systems aufgenommen und bietet so zwölf Beugungsobjekte zur Auswahl.

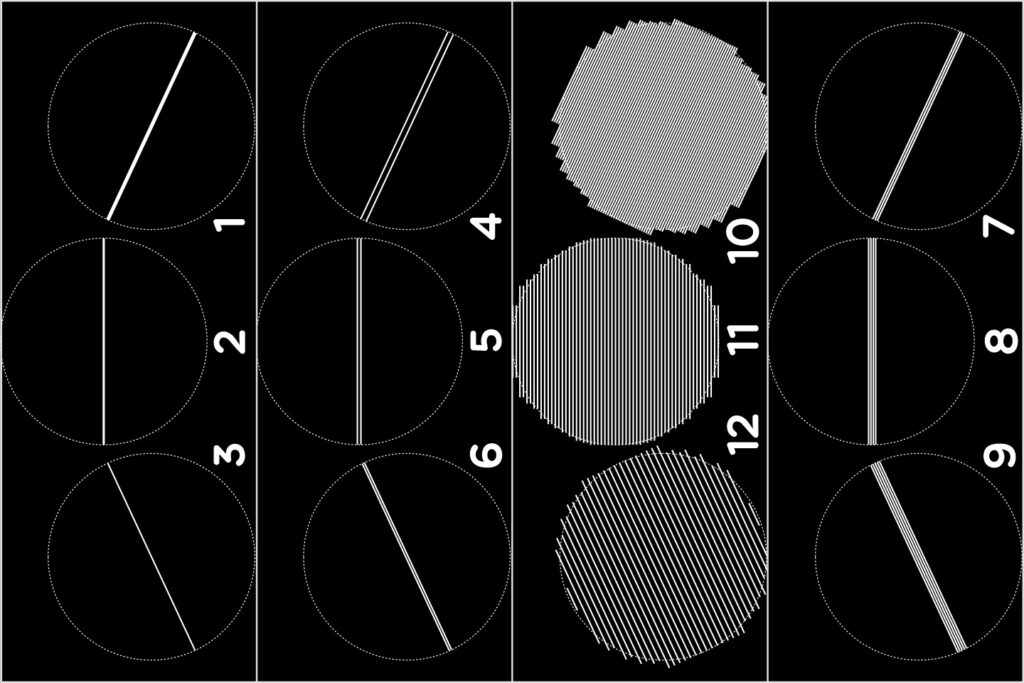

Die Beugungsobjekte sind:
1: Einzelspalt n = 1; b = 125 mm
2: Einzelspalt n = 1; b = 75 mm
3: Einzelspalt n = 1; b = 50 mm
4: Doppelspalt n = 2; d = 200 mm; b = 50 mm
5: Doppelspalt n = 2; d = 120 mm; b = 50 mm
6: Doppelspalt n = 2; d = 80 mm; b = 50 mm
7: Dreifachspalt n = 3; d = 80 mm; b = 50 mm
8: Vierfachspalt n = 4; d = 80 mm; b = 50 mm
9: Fünffachspalt n = 5; d = 80 mm; b = 50 mm
10: Gitter n > 20; g = 80 mm; b = 50 mm
11: Gitter n > 20; g = 120 mm; b = 50 mm
12: Gitter n > 20; g = 200 mm; b = 50 mm

n: Anzahl Spalte
b: Spaltbreite
d: Doppelspaltabstand/Mehrfachspaltabstand
g: Gittterkonstante
