D00501: Für O3Q.de ohne Rahmung: Variabler Einzelspalt, variabler Doppelspalt, Doppelspalt, Doppelsteg, Einzelsteg, Kreuzgitter (Babinetsches Prinzip), Lochblende

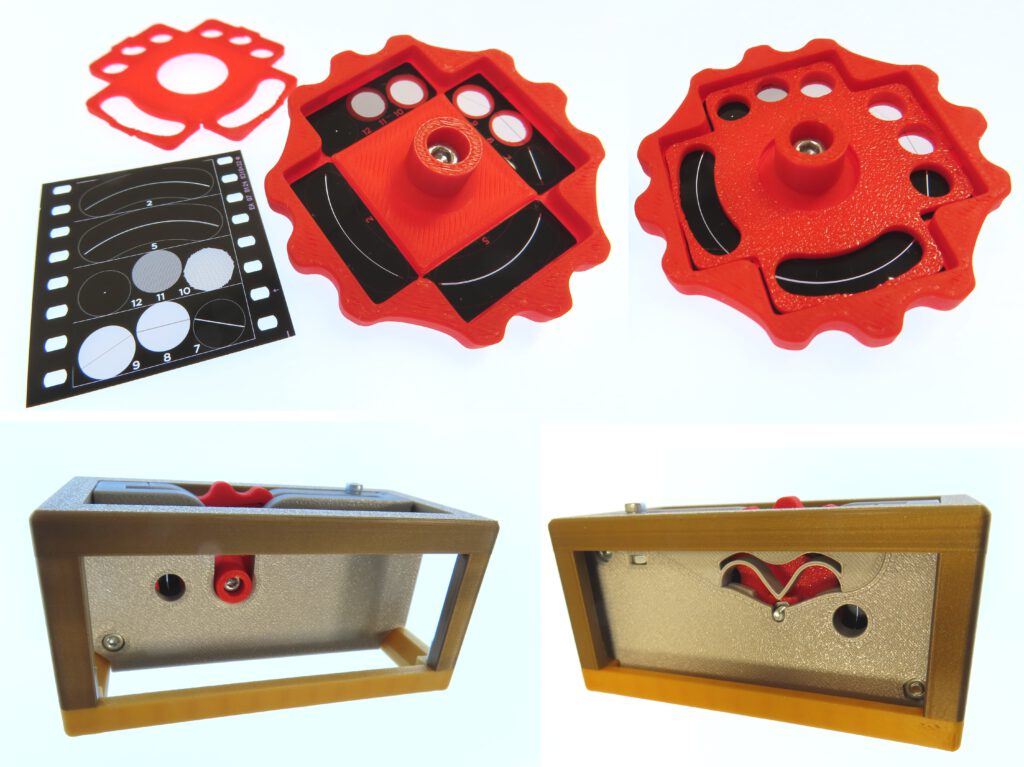

Das Dia ist für den Einsatz im O3Q-System (Web-Adresse: o3q.de) gedacht. Dazu muss das Dia D00501 zerschnitten werden, um es anschließend in das 3D-gedruckte Einsatzrad zu platzieren. Dieses Einsatzrad wird in einem Modul des O3Q-Systems aufgenommen und bietet so acht Beugungsobjekte zur Auswahl.

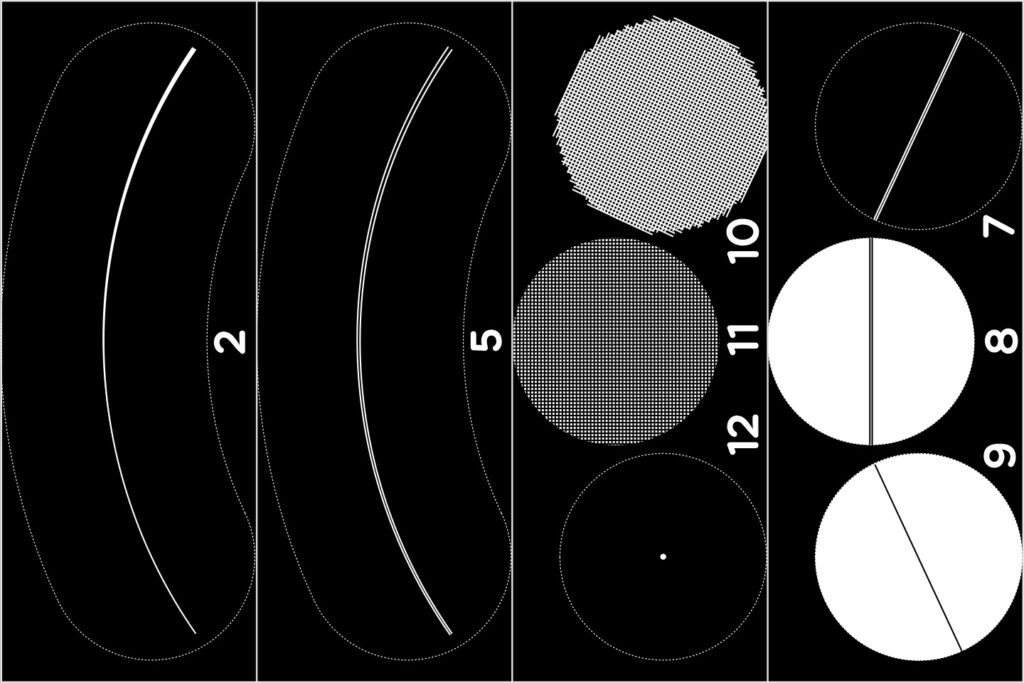

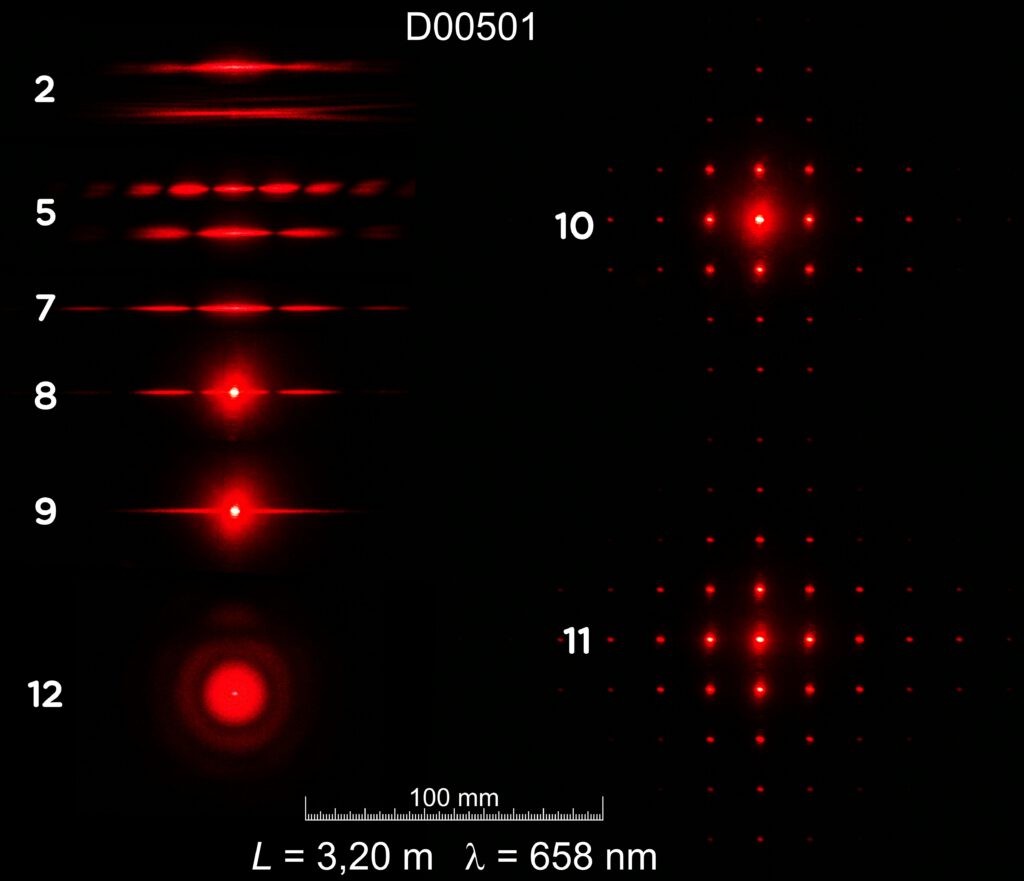

Die Beugungsobjekte sind:
2: Variabler Einzelspalt n = 1; b = 50 μm bis 170 μm (Mitte: 65 μm)
5: Variabler Doppelspalt n = 2; d = 80 μm bis 155 μm (Mitte: 100 μm); b = 50 μm
7: Doppelspalt n = 2; d = 80 μm; b = 50 μm
8: Doppelsteg n = 2; d = 80 μm; b = 50 μm (komplementär zu Beugungsobjekt 7)
9: Einzelsteg n = 1; b = 50 μm
10: Kreuzgitter n > 20; g = 120 μm; b = 50 μm
11: Kreuzgitter n > 20; g = 120 μm; b = 50 μm (komplementär zu Beugungsobjekt 10)
12: Lochblende Ø 200 μm

n: Anzahl Spalte
b: Spaltbreite
d: Doppelspaltabstand/ Doppelstegabstand
g: Gittterkonstante
